Узлы прохода

Прайс
Технические характеристики

Узлы прохода монтируют в местах прохода стальных вентиляционных шахт на покрытиях различных зданий. Как правило, узлы прохода общего назначения устанавливаются на железобетонные стаканы.

Существуют следующие виды узлов прохода вентиляционных шахт, монтируемых через покрытия зданий:

  • узел прохода без клапана и без кольца для сбора конденсата — УП1 — УП1-10;
  • узел прохода с клапаном с ручным управлением без кольца для сбора конденсата — УП 2 — УП 2-10;
  • узел прохода с клапаном с ручным управлением и с кольцом для сбора конденсата — УП 2–11 — УП 2-21;
  • узел прохода с клапаном и площадкой под исполнительный механизм (электропривод) и без кольца для сбора конденсата — УП 3 — УП 3-10;
  • узел прохода с клапаном и площадкой под исполнительный механизм (электропривод) и с кольцом для сбора конденсата — УП 3-11 — УП 3-21.

Узлы прохода не утепляются, утепленный только клапан.

Следует обратить внимание, что исполнительный механизм (электропривод) в комплект оборудования не входит.

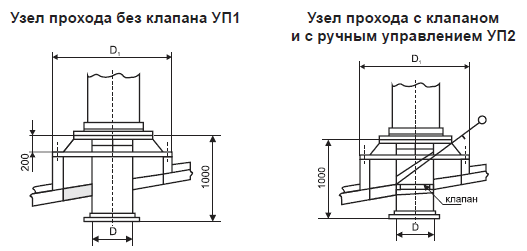

Узел прохода без клапана

Масса, кг

Узел прохода с ручным управлением

D1

Модель

D

Модель

D

Масса, кг

Модель

D

Масса, кг

без кольца для сбора конденсата

с кольцом для сбора конденсата

УП 1

200

17,6

УП 2

200

19,1

УП 2-11

200

20,1

540

УП 1-01

250

18,6

УП 2-01

250

20,3

УП 2-12

250

21,5

УП 1-02

315

29,9

УП 2-02

315

21,8

УП 2-13

315

23,2

УП 1-03

400

26,0

УП 2-03

400

28,2

УП 2-14

400

29,8

840

УП 1-04

450

30,0

УП 2-04

450

32,7

УП 2-15

450

34,4

УП 1-05

500

36,0

УП 2-05

500

39,0

УП 2-16

500

40,8

УП 1-06

630

41,0

УП 2-06

630

45,0

УП 2-17

630

46,5

1140

УП 1-07

710

48,0

УП 2-07

710

52,0

УП 2-18

710

54,2

УП 1-08

800

53,0

УП 2-08

800

58,0

УП 2-19

800

60,4

УП 1-09

1000

65,2

УП 2-09

1000

73,2

УП 2-20

1000

77,0

1340

УП 1-10

1250

77,0

УП 2-10

1250

86,0

УП 2-21

1250

90,0

1590






Узлы  прохода без кольца для сбора  конденсата

Без клапана

С клапаном

С ручным приводом

С площадкой под электропривод

Размер, мм

Цена, тг

Цена, тг

Цена, тг

200

11352

19776

23544

250

12816

21216

26376

315

13632

22584

29064

400

24336

30744

36864

450

24384

33384

37992

500

26424

36648

44712

630

33024

45768

55464

710

38784

53400

59520

800

43368

58056

64320

1000

54672

76032

79584

1250

70152

93912

97416



Узлы  прохода с  кольцом для сбора  конденсата

Без клапана

С клапаном

С ручным приводом

С площадкой под электропривод

Размер, мм

Цена, тг

Цена, тг

Цена, тг

200

12264

20352

25344

250

13680

22632

28104

315

14808

24840

30600

400

25584

35784

38664

450

27936

38856

42000

500

31728

40728

46080

630

36048

49872

56496

710

41112

59640

60720

800

45888

64680

64464

1000

57648

79152

81576

1250

73704

98160

99264
